四支点电动叉车

FE4P20N-25N

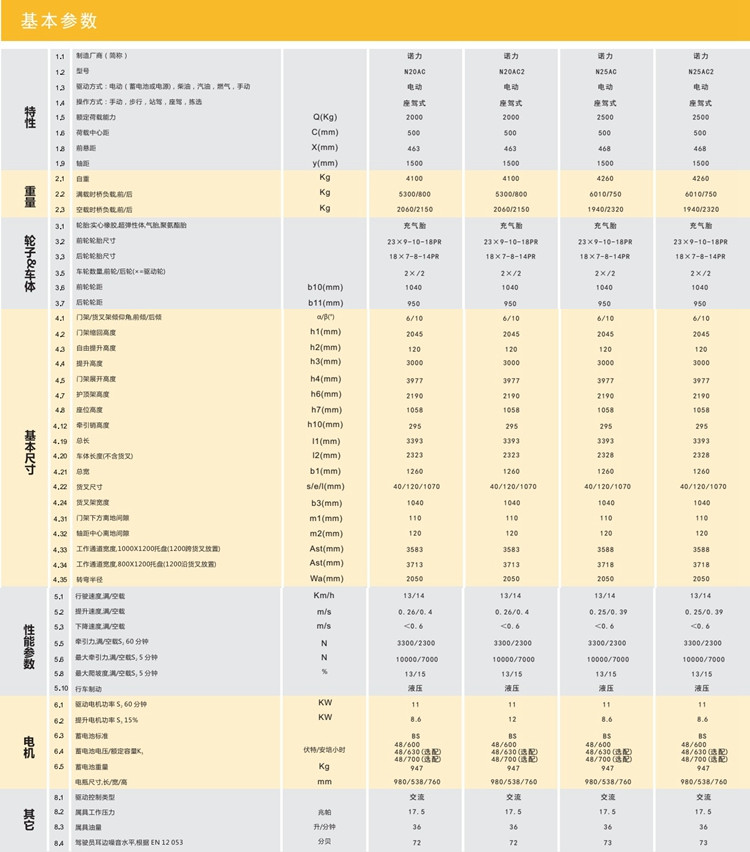

特性	1.1	制造厂商（简称）		诺力	诺力	诺力	诺力
1.2	型号		FE4P20NAC	FE4P20NAC2	FE4P25NAC	FE4P25NAC2
1.3	驱动方式：电动 (蓄电池或电源)，柴油，汽油，燃气，手动		电动	电动	电动	电动
1.4	操作方式：手动，步行，站驾，座驾，拣选		座驾式	座驾式	座驾式	座驾式
1.5	额定荷载能力	Q(公斤)	2000	2000	2500	2500
1.6	荷载中心距	C(毫米)	500	500	500	500
1.8	前悬距	x(毫米)	463	463	468	468
1.9	轴距	y(毫米)	1500	1500	1500	1500
重量	2.1	含蓄电池（参见6.5)时自重	公斤	4100	4100	4260	4260
2.2	满载时桥负载,前/后	公斤	5300/800	5300/800	6010/750	6020/750
2.3	空载时桥负载,前/后	公斤	2060/2150	2060/2150	1940/2320	1940/2320
轮子车体	3.1	轮胎:实心橡胶, 超弹性体, 气胎,聚氨酯胎		充气胎	充气胎	充气胎	充气胎
3.2	前轮规格		23×9-10-18PR	23×9-10-18PR	23×9-10-18PR	23×9-10-18PR
3.3	后轮规格		18×7-8-14PR	18×7-8-14PR	18×7-8-14PR	18×7-8-14PR
3.5	车轮数量, 前轮/后轮(×=驱动轮)		2×/2	2×/2	2×/2	2×/2
3.6	前轮轮距	b₁₀(毫米)	1040	1040	1040	1040
3.7	后轮轮距	b₁₁(毫米)	950	950	950	950
基本尺寸	4.1	门架/货叉架倾仰角, 前倾/后倾	α/β(°)	6/10	6/10	6/10	6/10
4.2	门架缩回高度	h₁(毫米)	2045	2045	2045	2045
4.3	自由提升高度	h₂(毫米)	120	120	120	120
4.4	提升高度	h₃(毫米)	3000	3000	3000	3000
4.5	门架展开高度	h₄(毫米)	3977	3977	3977	3977
4.7	护顶架高度	h₆(毫米)	2190	2190	2190	2190
4.8	座位高度	h₇(毫米)	1058	1058	1058	1058
4.12	牵引销高度	h₁₀(毫米)	295	295	295	295
4.19	总长	l₁(毫米)	3393	3393	3398	3398
4.20	车体长度(不含货叉)	l₂(毫米)	2323	2323	2328	2328
4.21	总宽	b₁(毫米)	1260	1260	1260	1260
4.22	货叉尺寸	s/e/l(毫米)	40/120/1070	40/120/1070	40/120/1070	40/120/1070
4.24	货叉架宽度	b₃(毫米)	1040	1040	1040	1040
4.31	门架下方离地间隙	m₁(毫米)	110	110	110	110
4.32	轴距中心离地间隙	m₂(毫米)	120	120	120	120
4.33	工作通道宽度, 1000X1200托盘 (1200跨货叉放置)	Ast(毫米)	3583	3583	3588	3588
4.34	工作通道宽度, 800X1200托盘 (1200沿货叉放置)	Ast(毫米)	3713	3713	3718	3718
4.35	转弯半径	Wa(毫米)	2050	2050	2050	2050
性能参数	5.1	行驶速度,满/空载	公里/小时	13/14	13/14	13/14	13/14
5.2	提升速度,满/空载	米/秒	0.26/0.4	0.26/0.4	0.25/0.39	0.25/0.39
5.3	下降速度,满/空载	米/秒	＜0.6	＜0.6	＜0.6	＜0.6
5.5	牵引力, 满/空载S2 60分钟	牛顿	3300/2300	3300/2300	3300/2300	3300/2300
5.6	牵引力, 满/空载S2 5 分钟	牛顿	10000/7000	10000/7000	10000/7000	10000/7000
5.7	****爬坡度, 满/空载S2 5 分钟	%	13/15	13/15	13/15	13/15
5.10	行车制动		液压	液压	液压	液压
电机	6.1	驱动电机功率 S2 5 min	千瓦	11	11	11	11
6.2	提升电机功率 S3 15%	千瓦	8.6	12	8.6	12
6.3	蓄电池标准		BS	BS	BS	BS
6.4	蓄电池电压/额定容量K5	伏/安培小时	48/600 48/630(选配) 48/700(选配)	48/600 48/630(选配) 48/700(选配)	48/600 48/630(选配) 48/700(选配)	48/600 48/630(选配) 48/700(选配)
6.5	蓄电池重量	公斤	947	947	947	947
	电瓶尺寸,长/宽/高	毫米	980/538/760	980/538/760	980/538/760	980/538/760
其它	8.1	驱动控制类型		交流	交流	交流	交流
8.2	属具工作压力	兆帕	17.5	17.5	17.5	17.5
8.3	属具油量	升/分钟	36	36	36	36
8.4	驾驶员耳边噪音水平, 根据 EN 12 053	分贝	72	72	73	73

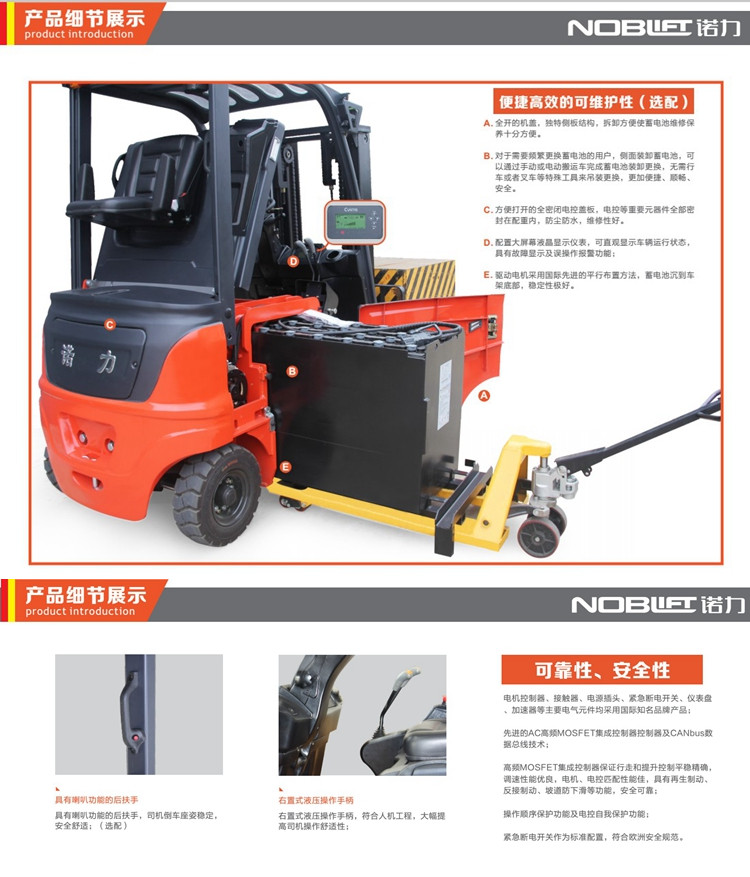

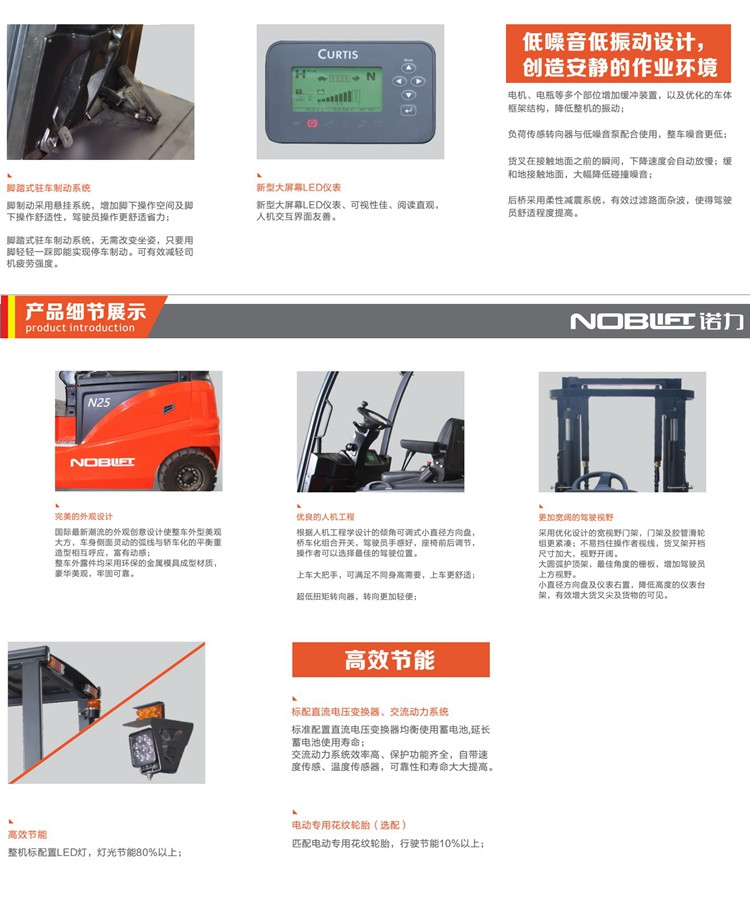

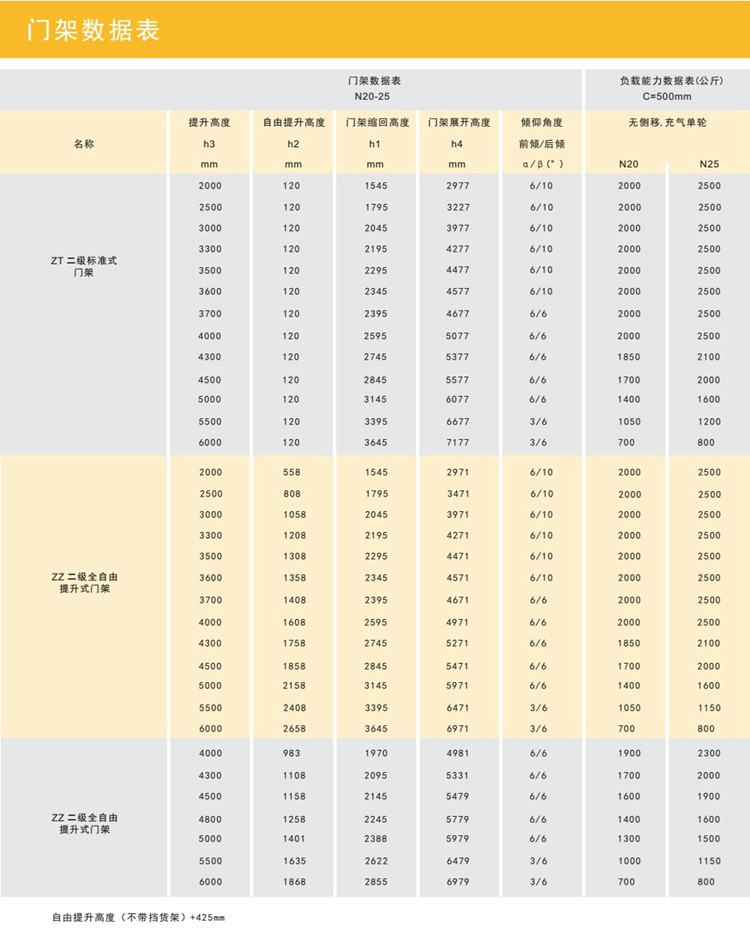

门架数据表	负载能力数据表(公斤)
FE4P20N-25N	C=500mm
名称	提升高度	自由提升高度	门架缩回高度	门架展开高度	倾仰角度	无侧移,充气单轮
h3	h2	h1	h4	前倾/后倾
mm	mm	mm	mm	α/β(°)	FE4P20	FE4P25
ZT 二级标准式门架	2000	120	1545	2977	6/10	2000	2500
2500	120	1795	3227	6/10	2000	2500
3000	120	2045	3977	6/10	2000	2500
3300	120	2195	4277	6/10	2000	2500
3500	120	2295	4477	6/10	2000	2500
3600	120	2345	4577	6/10	2000	2500
3700	120	2395	4677	6/6	2000	2500
4000	120	2595	5077	6/6	2000	2500
4300	120	2745	5377	6/6	1850	2100
4500	120	2845	5577	6/6	1700	2000
5000	120	3145	6077	6/6	1400	1600
5500	120	3395	6677	3/6	1050	1200
6000	120	3645	7177	3/6	700	800
ZZ 二级全自由提升式门架	2000	558	1545	2971	6/10	2000	2500
2500	808	1795	3471	6/10	2000	2500
3000	1058	2045	3971	6/10	2000	2500
3300	1208	2195	4271	6/10	2000	2500
3500	1308	2295	4471	6/10	2000	2500
3600	1358	2345	4571	6/10	2000	2500
3700	1408	2395	4671	6/6	2000	2500
4000	1608	2595	4971	6/6	2000	2500
4300	1758	2745	5271	6/6	1850	2100
4500	1858	2845	5471	6/6	1700	2000
5000	2158	3145	5971	6/6	1400	1600
5500	2408	3395	6471	3/6	1050	1150
6000	2658	3645	6971	3/6	700	800
提升式门架	4000	983	1970	4981	6/6	1900	2300
4300	1108	2095	5331	6/6	1700	2000
4500	1158	2145	5479	6/6	1600	1900
4800	1258	2245	5779	6/6	1400	1600
5000	1401	2388	5979	6/6	1300	1500
5500	1635	2622	6479	3/6	1000	1150
6000	1868	2855	6979	3/6	700	800
自由提升高度（不带挡货架）+425mm
