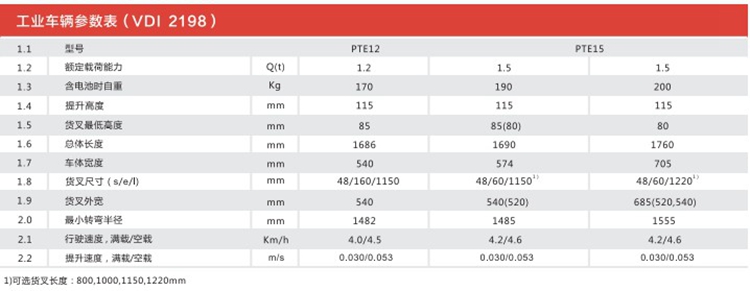

| 工业车辆参数表（VDI2198） | |||||||
|---|---|---|---|---|---|---|---|
| 特性 | 1.2 | 型号 | PT E12 | ||||
| 1.3 | 动力 | 电动 | |||||
| 1.4 | 操作类型 | 步行式 | |||||
| 1.5 | 额定载荷能力 | Q (t) | 1.2 | ||||
| 1.6 | 载荷中心距 | c (mm) | 600 | ||||
| 1.8 | 前悬距 | x (mm) | 947 | 1017 | |||
| 1.9 | 轴距 | y (mm) | 1293 | 1363 | |||
| 重量 | 2.1 | 自重 | kg | 170 | 182 | ||
| 2.2 | 满载时桥负荷，驱动侧/承重侧 | kg | 500 / 870 | 510/872 | |||
| 2.3 | 空载时桥负荷，驱动侧/承重侧 | kg | 130 / 40 | 140/42 | |||
| 轮子、底盘 | 3.1 | 轮子 | 聚氨酯轮(PU) | ||||
| 3.2 | 轮子尺寸，驱动侧 | ? x w (mm) | ? 220×70 | ||||
| 3.3 | 轮子尺寸，承重侧 | ? x w (mm) | ? 80×93 | ? 80×70 | ? 80×93 | ? 80×70 | |
| 3.4 | 稳定轮(尺寸) | ? x w (mm) | ? 80×30 | ||||
| 3.5 | 轮子数量(x=驱动轮) 驱动侧/承重侧 | 1x +2/ 2 | 1x +2/ 4 | 1x +2/ 2 | 1x +2/ 4 | ||
| 3.6 |
轮距， 驱动侧 |
b10 (mm) | 420 | ||||
| 3.7 |
轮距， 承重侧 |
b11 (mm) | 380 | 525 | |||
| 基本尺寸 | 4.4 | 提升高度 | h3 (mm) | 115 | |||
| 4.9 |
作业时手柄高度，最小/最大 |
h14 (mm) | 840 / 1185 | ||||
| 4.15 |
货叉降低时高度 |
h13 (mm) | 85 | 80 | |||
| 4.19 | 总体长度 | l1 (mm) | 1686 | 1756 | |||
| 4.20 | 车体长度 | l2 (mm) | 536 | ||||
| 4.21 | 总体宽度 | b1 (mm) | 540 | 685 | |||
| 4.22 | 货叉尺寸 | s/e/l (mm) | 48 / 160 / 1150 | 48/160/1220 | |||
| 4.25 | 货叉外宽 | b5 (mm) | 540 | 685 | |||
| 4.32 | 最小离地间隙 | m2 (mm) | 37 | 32 | |||
| 4.34 | 通道宽度800x1200沿货叉放置 | Ast (mm) | 2156 | ||||
| 4.35 |
转弯半径 |
Wa (mm) | 1482 | 1552 | |||
| 性能 | 5.1 | 行驶速度 满载/空载 | km/h | 4.0/ 4.5 | |||
| 5.2 | 提升速度 满载/空载 | m/s | 0.030 / 0.053 | ||||
| 5.3 | 下降速度 满载/空载 | m/s | 0.050 / 0.048 | ||||
| 5.8 | 最大爬坡能力 满载/空载 | % | 4 / 10 | ||||
| 5.10 | 行车制动 | 电磁制动 | |||||
| 电机 | 6.1 |
驱动电机功率 S2 60min |
kW | 0.45 | |||
| 6.2 | 提升电机功率 S3 10% | kW | 0.8 | ||||
| 6.3 |
蓄电池 根据 DIN 43531/ 35/ 36 A， B， C标准 |
No | |||||
| 6.4 | 蓄电池电压，额定容量 K5 | V / Ah | 2x12V / 45 | ||||
| 6.5 | 蓄电池重量(+/-5%) | kg | 28 | ||||
| 6.6 | 根据VDI循环的能耗 | kWh/h | 0.25 | ||||
| 其它 | 8.1 | 驱动控制方式 | 直流速度控制 | ||||
| 8.4 | 驾驶员耳边噪声水平,根据EN12053标准 | dB(A) | <70 | ||||
